Stratasys F370CR打印高强度复合材料3D定制车床零件抓取器

Gosiger是一家领先的机床分销商和制造系统供应商,致力于为领先的机床和配件打造一流的解决方案。该公司为数百名合格的技术人员和工程师提供系统和控件,以满足各种制造和自动化需求,包括安装、培训、维护、更换零件和技术支持。

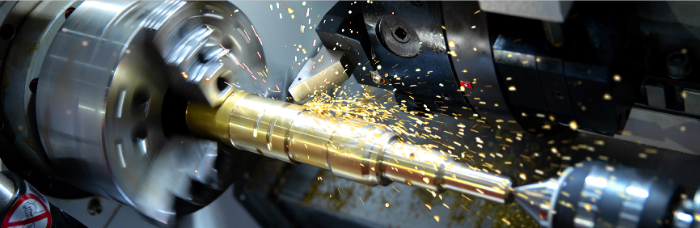

在双转塔车床的加工过程中,成品软管夹的两半会与原材料棒切割分离。如果没有办法抓取这些零件,软管夹会掉落到机器的地板上,然后从排屑输送机中排出。传统解决方案需要创造一个昂贵且具有几何限制的零件抓取器,固定在机器主体上。而这会限制下层转塔的运作和功能,无法实现提高机器效率的预期目的。

解决方案

任何替代传统解决方案的备选方案,都需要在转塔上进行安装,且需要抵抗重复使用造成的磨损,以及占用更少的空间。理想情况下,它最好还包括一个鼓风机来去除切屑和多余的冷却液。为了满足这些要求,Gosiqer工程师3D打印了一个装置连接到下转塔,放置在一个部件掉下来时能抓取到它们的位置。然后可以旋转抓取器,将零件倒入内置在机身中的成品零件溜槽中。

FDM Nylon-CF10碳纤维材料具有良好的耐磨性、表面光洁度且美观,所以选择了这种复合材料在F370CR 3D打印机上制作抓取器。

3D打印提供了一种灵活的解决方案,能够快速设计和制造安装在转塔上的抓取器。Nvlon-CF10材料坚实耐用,可承受车床的切削环境与加工液的腐蚀。与传统的件抓取器不同,打印的体积更小,可以充分利用下转塔。此外,当抓取器让零件落进溜槽时,主轴已为下一次切削准备好了原材料棒,从而提高效率。

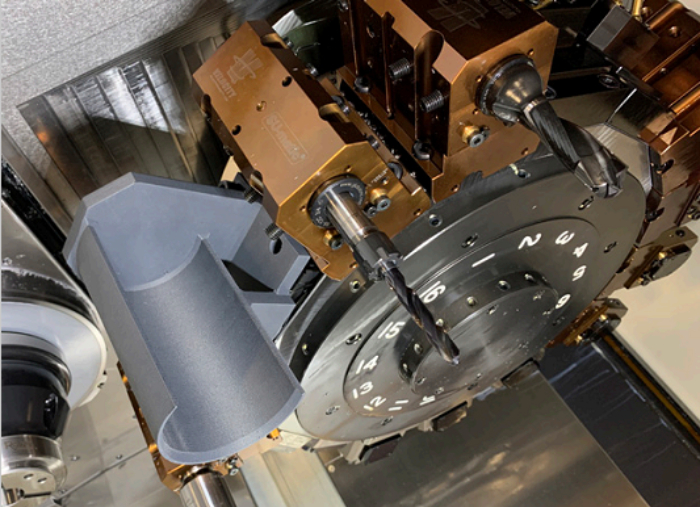

零件捕获器(灰色)连接至车床的下转塔

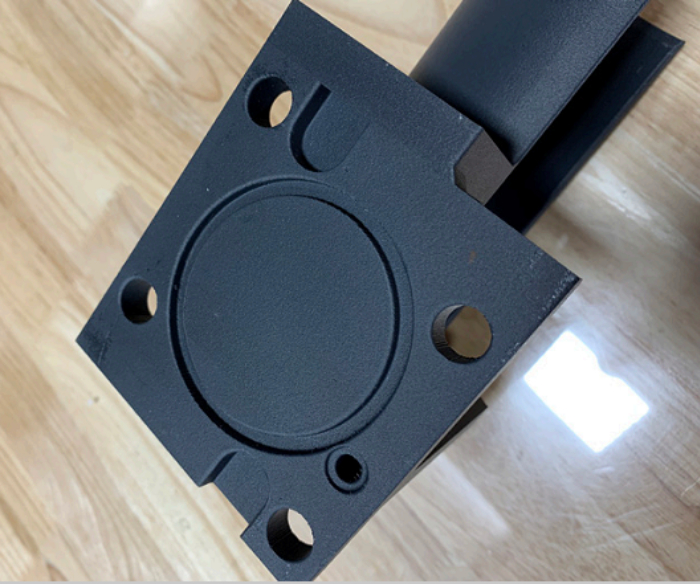

捕获器的安装法兰盘显示了使用FDM Nylon-CF10材料可实现的表面光洁度


多种复合材料,扩大应用范围

F370CR可使用一系列热塑材料进行打印,适用于多种应用。包括可溶性支撑材料,轻松打印想要的几何结构。




PC-ABS:拥有 PC 材料出色的机械性能和耐热性,以及ABS 材料特征细节和外观效果,作为 Statasys 验证材料提供 PC-ABS 红色。



ASA:防紫外线、防户外使用老化材料,在FDM材料中具有上佳的美感适用于生产户外其础设施和商业应用零件、户外功能性原型与汽车部件和配件。



ABS-ESD7:表面电阻为 104-109 欧姆,为电子和静电敏感产品制作出色的装配工具,广泛应用于功能性原型的外壳、外罩和包装。

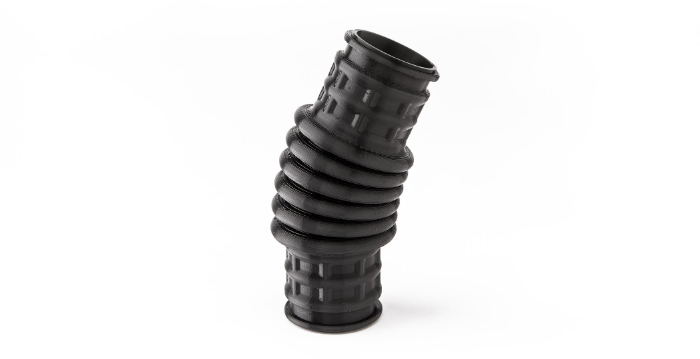

TPU-92A:邵氏 A 值达 92 的弹性材料,柔软、耐用且弹性强,兼容可溶性支撑材料打印,无需模具即可加速弹性材料的原型制作。



ABS-M30:多用途材料,适用于成型、组装和功能性应用熟悉的生产材料,实现精确的原型制作。



Diran 410MF07:良好的机械特性能和硬度,光滑的纹理,滑动摩擦力小,最适合生产夹具、固定装置和制造辅助工具。



ABS-CF10:坚固且坚硬的碳纤维填充材料,适用于夹具、固定装置和其他模具应用,与 ABS-M30 相比,硬度提高 50%,强度提高 15%。
