3D打印低成本、高效率制造福特野马三角窗校准夹具

在完成第一次设计迭代后，福特察觉到了仍需进行额外的改进。车窗吊架上的细节被车架的上杆遮挡住了，此外，当主真空吸盘被激活时，在横向方向上出现了偏移。为了解决这些问题，上轨被上移，细节支架也得到了重新设计，以便在生产过程中提供更好的视野。

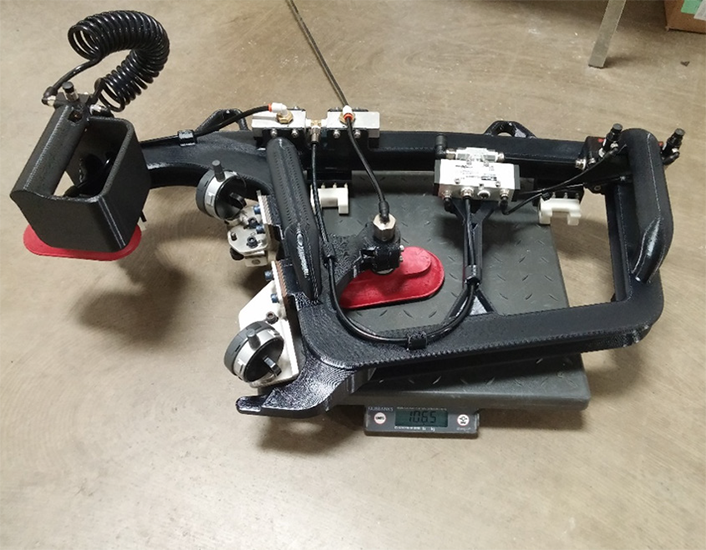

另外，还新增了一个内肋管，以增加框架强度，在不改变外部形状的情况下增加横向刚度。这款夹具使用了Stratasys Nylon 12碳纤维材料，在不影响强度和刚度的前提下，还减轻了重量。3D打印的校准夹具在完全组装后其重量降低至不到5kg，减轻了操作人员的负担。

3D打印技术使福特能够进行设计迭代并进行测试，还能快速进行额外的修改。与使用数控加工技术相比，增材制造成本更低、速度更快。

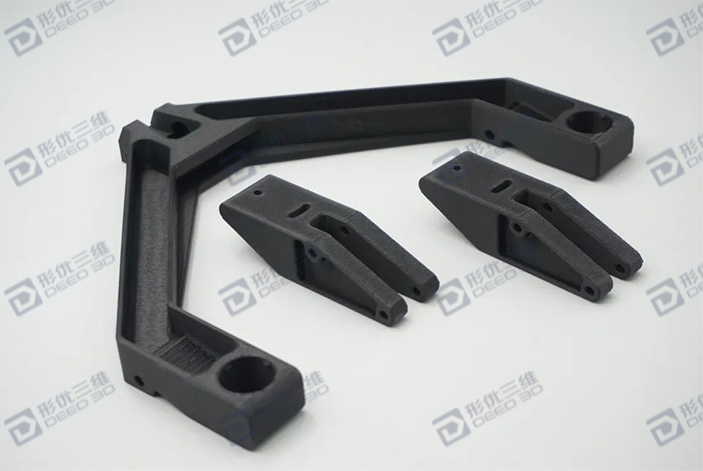

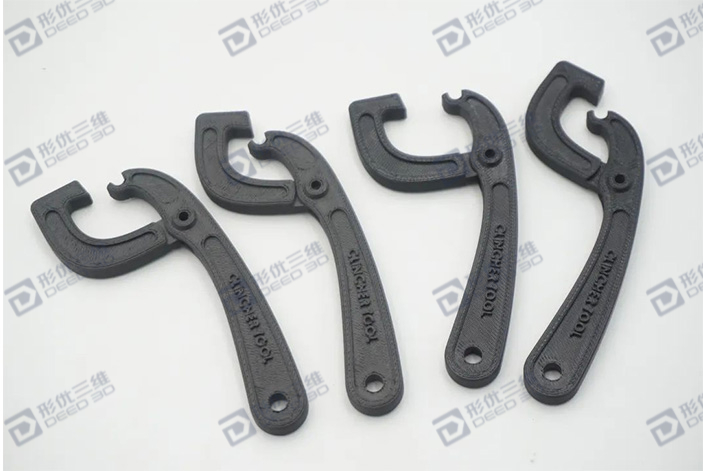

形优三维作为Stratasys 工业3D打印机亚太区白金级合作伙伴，以及规模化的3D打印服务基地，自有多台Stratasys F900、Fortus 450mc等工业级打印设备，具备3D打印制作夹具、检具的行业经验，以下为形优打印的一些样件案例：
